F100H NON-CAN — montaż hydrauliczny

Rodzaje układów kierowniczych, typy orbitroli, wybór zaworu, podłączenie przewodów i test działania.

🔎 Cel

Instrukcja dla ciągników bez fabrycznego sterowania CAN („SteerReady”). Autosterowanie dodajemy przez zawór hydrauliczny i — w razie potrzeby — zawór 6/2.

Bezpieczeństwo: montaż tylko przez wykwalifikowany serwis. Autosterowania nie wolno używać na drodze.

🧠 Open Center i Closed Center

Open Center (OC)

  • Pompa pracuje ciągle, olej wraca do zbiornika, gdy nie skręcasz.
  • Proste, starsze rozwiązanie.
  • Brak przewodu LS.

Closed Center (CC, z LS)

  • Pompa podaje przepływ dopiero po sygnale LS (Load Sensing).
  • Bardziej wydajne, w nowszych ciągnikach.
  • Cienki przewód LS do orbitrola.

🔄 Reactive i Non-Reactive

Reactive

Kierownica sama się obraca podczas auto-skrętu. Zwykle wymaga zaworu 6/2.

Non-Reactive

Kierownica stoi nieruchomo przy auto-skręcie. Instalacja prostsza, zwykle bez 6/2.

Szybki test: Podłącz jak Non-Reactive i włącz auto-skręt. Kierownica kręci się → masz Reactive; stoi → Non-Reactive.

🧩 Typy orbitroli

OznaczenieOpisLSReakcja
OSPB / OSPCOrbitrol do OC, brak portu LSBrakZwykle Non-Reactive
OSPC-LS / OSPD-LSOrbitrol z Load SensingTakNon-Reactive
LSRM / CN / ON / ORMSkróty zależne od producenta, wskazują typ reakcjiRóżnieSprawdź tabliczkę

⚙️ Wybór zaworu

🗺️ Okablowanie

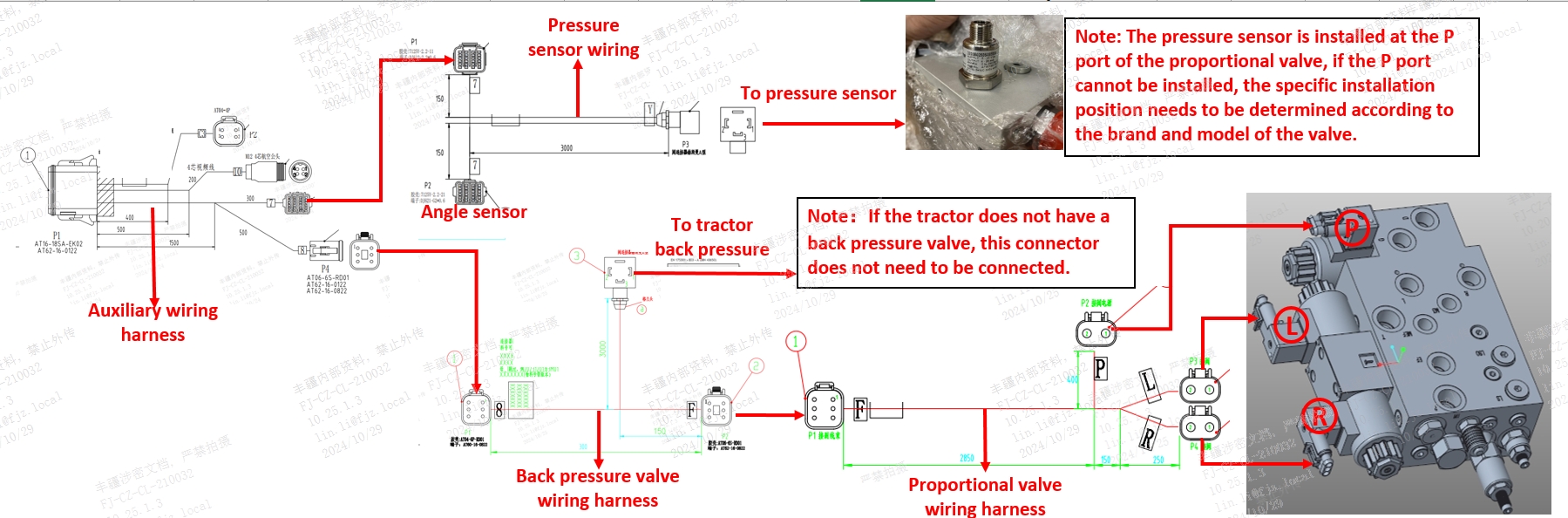

Schemat wiązek F100H NON-CAN

Na schemacie: czujnik ciśnienia, czujnik kąta, wiązka zaworu proporcjonalnego i ewentualny powrót do back-pressure.

🔌 Ściąga — scenariusze

OC — Non-Reactive

  • P → pompa
  • T → filtr
  • EF → orbitrol P
  • L/R → trójniki do orbitrola i cylindra
  • Czujnik → MEF
30 L/min: P/T/EF/A/B G3/8, reszta G1/4 • 60 L/min: P/T/EF G1/2, A/B G3/8

OC — Reactive + 6/2

  • P → pompa, T → filtr
  • EF → orbitrol P
  • L/R → zawór 6/2 (C2/C3)
  • 6/2: P1/P2 → cylinder, C1/C4 → orbitrol
Autoster: +12 V na 6/2. Manual: C1/C4 wraca do orbitrola.

Uniwersalny 30 L/min — OC

  • P → pompa, T → filtr
  • EF → orbitrol P
  • L/R → orbitrol
  • G/D → cylinder
  • Czujnik → M3

CC — LS static (uniwersalny 30)

  • P → CF, T → filtr
  • EF → orbitrol P
  • L/R → orbitrol
  • LS → CF, LSO → orbitrol LS
  • G/D → cylinder
  • Czujnik → M4

CC — LS dynamic (uniwersalny 30)

  • Jak LS static
  • Czujnik → M4
  • Regulacja: poluzuj śrubę M5×50 o pół obrotu

CC — 60 L/min

  • P → CF, T → filtr
  • EF → orbitrol P
  • L/R → orbitrol + cylinder
  • LS → CF, LS2 → orbitrol LS
  • Czujnik → M1

🧪 Kalibracja i test

Manual Intervention

  1. Wejdź w Settings → Manual Intervention
  2. Skręć koła do oporu, sprawdź napięcie R
  3. Ustaw próg T ≈ 0,7 × R

Driver Debugging

  1. Wejdź w Settings → Technical Support → Driver Debugging
  2. Testuj skręt w prawo/lewo
  3. Jeśli odwrotnie — zamień wtyczki L/R
